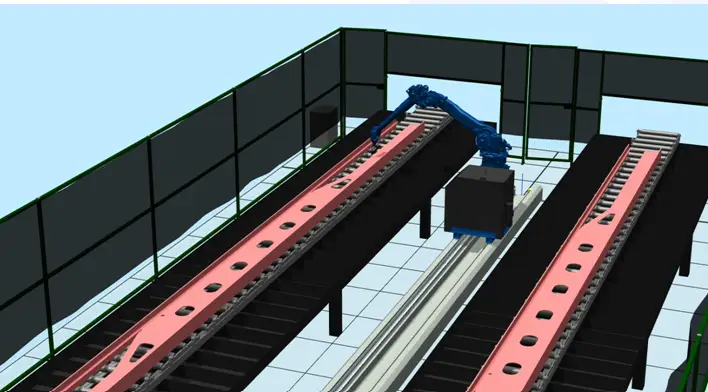

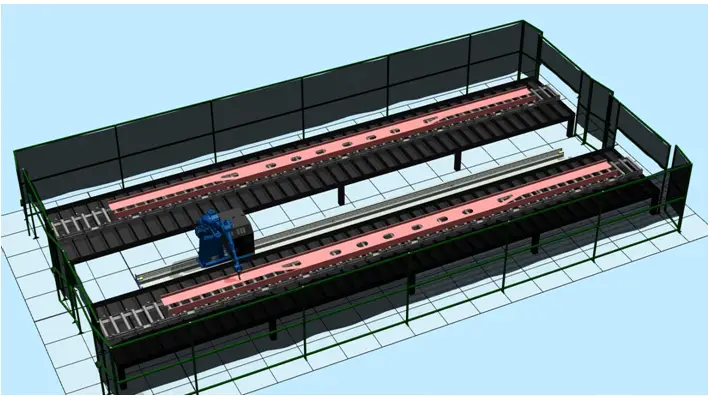

Роботизированный комплекс автоматизации производственного участка

Комплекс предназначен для автоматизации операций загрузки, выгрузки и перемещения деталей при механообработке на оборудовании с ЧПУ.

Подача заготовок → Захват детали → Установка в станок → Обработка → Выгрузка готового изделия → Повтор цикла

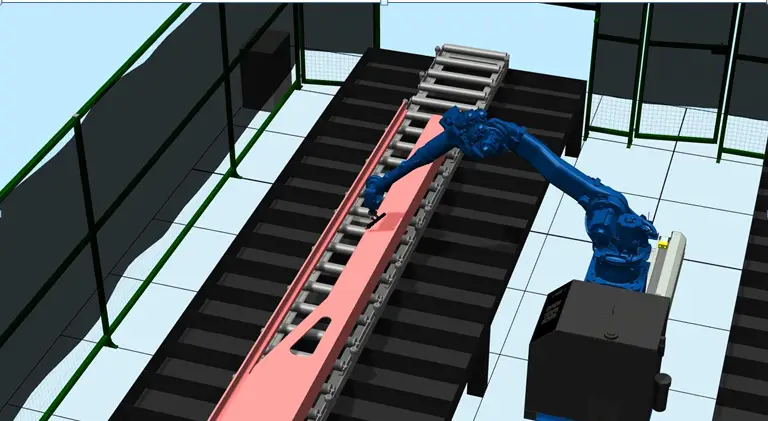

Промышленный робот-манипулятор

Шестиосевой промышленный робот применяется для обслуживания станков и выполнения повторяющихся операций с высокой стабильностью траектории.

Основные характеристики

• Количество осей: 6
• Полезная нагрузка: до 20–25 кг
• Радиус действия: до 1700–1800 мм
• Повторяемость: до ±0,03 мм
• Степень защиты запястья: IP67
• Температурный диапазон: 0…+45 °C

Робот рассчитан на непрерывную эксплуатацию в производственной среде.

Контроллер управления

Контроллер обеспечивает управление движением робота и логикой технологического цикла.

Функциональные возможности

• управление рабочими программами
• синхронизация с оборудованием ЧПУ
• подключение периферийных устройств
• мониторинг состояния системы
• поддержка системы безопасности

Программирование выполняется через промышленный обучающий пульт.

Позиционирующее оборудование

Для организации зоны загрузки и выгрузки используется позиционирующее или поворотное устройство.

Назначение

• ориентация деталей в рабочей зоне
• разделение зоны оператора и зоны робота
• сокращение времени производственного цикла

Все перемещения выполняются только при подтверждённой безопасности зоны.

Захватное устройство

Захват предназначен для надёжного удержания деталей различной формы и массы.

Особенности

• пневматическое исполнение
• сменные кулачки под геометрию изделия
• высокая повторяемость позиционирования
• устойчивость к загрязнённой среде

Конструкция захвата адаптируется под параметры заготовок.

Накопитель заготовок

Накопитель применяется для размещения заготовок и готовых изделий.

Функции

• упорядоченное хранение деталей
• автоматическая подача роботу
• разделение входного и выходного потока

Конфигурация накопителя формируется под технологический процесс.

Описание технологического процесса

Оператор размещает заготовки в накопитель и подтверждает запуск цикла.

После запуска система функционирует автоматически:

• робот захватывает заготовку
• устанавливает её в рабочую зону станка
• после завершения обработки извлекает деталь
• размещает готовое изделие в накопителе
• переходит к следующей заготовке

Зоны оператора и робота полностью разделены.

Комплектация

• промышленный робот-манипулятор
• контроллер управления и пульт оператора
• позиционирующее оборудование
• захватное устройство
• накопитель заготовок
• система безопасности
• защитные ограждения
• шкафы управления
• интеграция оборудования в единый комплекс
  • пусконаладочные работы
  • обучение персонала
